矩阵式数字混音器

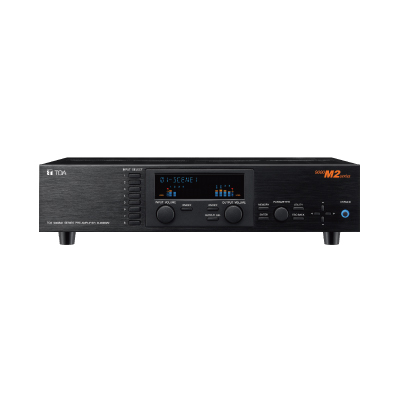

TOA M-9000M2矩阵式数字混音器把模块化矩阵式混音器和数字信号压缩器(DSP)组合在一个紧凑的双模式2U机位中，重新定义了混音器的范畴。全新型多功能模块装置是多区域呼叫、音乐分配和室内音频处理的理想之选。M-9000M2把增强型GUI编程界面和杰出的音频质量组合到了一起。
| 规格 |
M-9000M2 |
| 电源 |
AC电源,50/60Hz |
| 消耗功率 |
40W |
| 音频输入 |
最多8通道, 模块化结构(模块可选配) |
| 音频输出 |
前置放大器输出1,2:0dB*,600Ω,平衡,可拆卸式端子模块(3针型) |
| 模块插槽 |
模拟输入(插槽1~8):-10dB*,10k,非平衡
数字输入(插槽1~4):24位/48kHz
混合输出(插槽1~8):-14dB*,330欧(CH1prefader输出),非平衡
数字输出(插槽5~7):24位/48kHz
电源(插槽1~8):+24V,-24V,+6VDC |
| 频率响应 |
20Hz~20kHz,+1,-3dB |
| 总谐波失真 |
0.008% (@22kHzLPF,1kHz,+10dB*输出) |
| 信噪比 |
输入短路,20Hz~20kHz,所有频响曲线平直或关闭设置
输出音量最小时: 90dB
输出音量最大时: 61dB(输入1音量: 0dB, 其余输入关闭) |
| 交互串扰比 |
20kHz时: 64dB或更高 |
| 调谐控制 |
低音: +/-12dB(100Hz时), 高音: +/-12dB(10kHz时) |
| 参量均衡器 |
10波段,频率20Hz-20kHz,31阶,可变范围:+/-12dB,Q: 0.3-5 |
| 扬声器均衡器 |
10(设置软件具有30个TOA扬声器预先设定) |
| 高通滤波器 |
-12dB/oct,频率可变范围:20Hz~20kHz,31阶 |
| 低通滤波器 |
-12dB/oct,频率可变范围:20Hz~20kHz,31阶 |
| 压缩器 |
深度: 1~5 |
| 延时 |
0~40ms(1ms阶),最大40ms(CH1+CH2) |
| 场景/事件记忆 |
32 |
| 辅助功能 |
按键锁定功能 |
| 控制输入/输出 |
RS-232C*²,D-sub插头(9P, 雌头)
控制输入:4个输入,无电压致使接触输入,开路电压:3.3VDC,短路电流:小于1mA,可拆卸式接线端子模块(14针型)
控制输出:4个输出,集电结开路输出,耐受电压:27VDC,控制电流:50mA,可拆卸式接线端子模块(14针型)
远程音量:2频道,连接一个10千欧/线性滚锥电位计或0-10VDC,可拆卸式接线端子模块(14针型) |
| 工作温度 |
-10℃~40℃ |
| 工作湿度 |
35%~80%RH(无结露) |
| 外观 |
面板: 铝材,表面拉丝,黑色;箱体:表面处理钢板,黑色漆面 |
| 尺寸 |
420(宽)×107.6(高) ×353(深)mm |
| 重量(不含模块) |
6kg |
*0dB=1V
*²允许由控制系统进行控制，例如AMX和Crestron通过RS-232C控制系统
|
